Укриття цивільного захисту

Укриття перестало бути формальністю

До 2022 року розділ «цивільний захист» у проєкті часто був папером, який ніхто не збирався використовувати. Зараз це місце, куди школа, садок чи лікарня спускається за сигналом тривоги — і від того, як воно спроєктоване, залежить, чи можна там перебути кілька годин із дітьми, чи люди стоятимуть у коридорі, бо в підвалі немає вентиляції та другого виходу.

Ми проєктуємо укриття за двома напрямами: реконструюємо наявні під чинні вимоги і будуємо нові — у складі об’єкта або окремою спорудою на території.

Типи захисних споруд і укриттів

Від типу споруди залежить усе: товщина конструкцій, склад обладнання, кількість виходів і кошторис. Тип визначається на етапі обстеження — за призначенням об’єкта, кількістю людей і тим, що вже є на майданчику.

Тут важливо не плутати поняття. Стаття 32 Кодексу цивільного захисту України відносить до захисних споруд цивільного захисту три типи: сховище, протирадіаційне укриття та швидкоспоруджувану захисну споруду. Найпростіші укриття та споруди подвійного призначення (підвали, цокольні поверхи, підземні паркінги) — це окрема категорія: вони теж служать для укриття людей, але захисними спорудами в розумінні закону не є, і вимоги до них інші. З’ясувати, до чого належить конкретний об’єкт, — перше завдання обстеження.

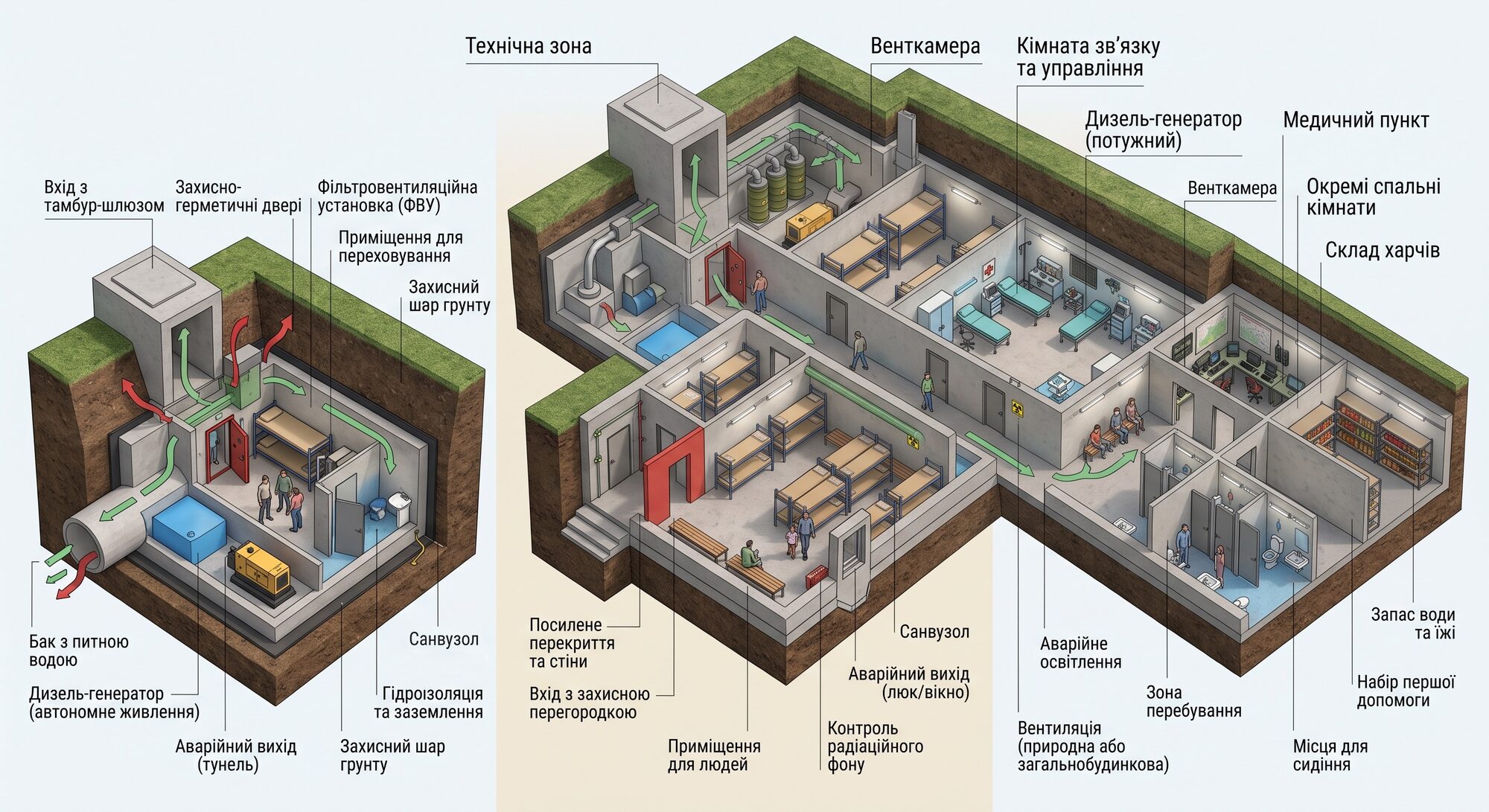

Сховище

Найвищий клас захисту. Герметична споруда з тамбур-шлюзом, захисно-герметичними дверима та фільтровентиляційною установкою (ФВУ): захищає від ударної хвилі, уламків, радіоактивного пилу й отруйних речовин. Має автономне живлення, запас води, санвузли, медичний пункт і аварійний вихід через тунель.

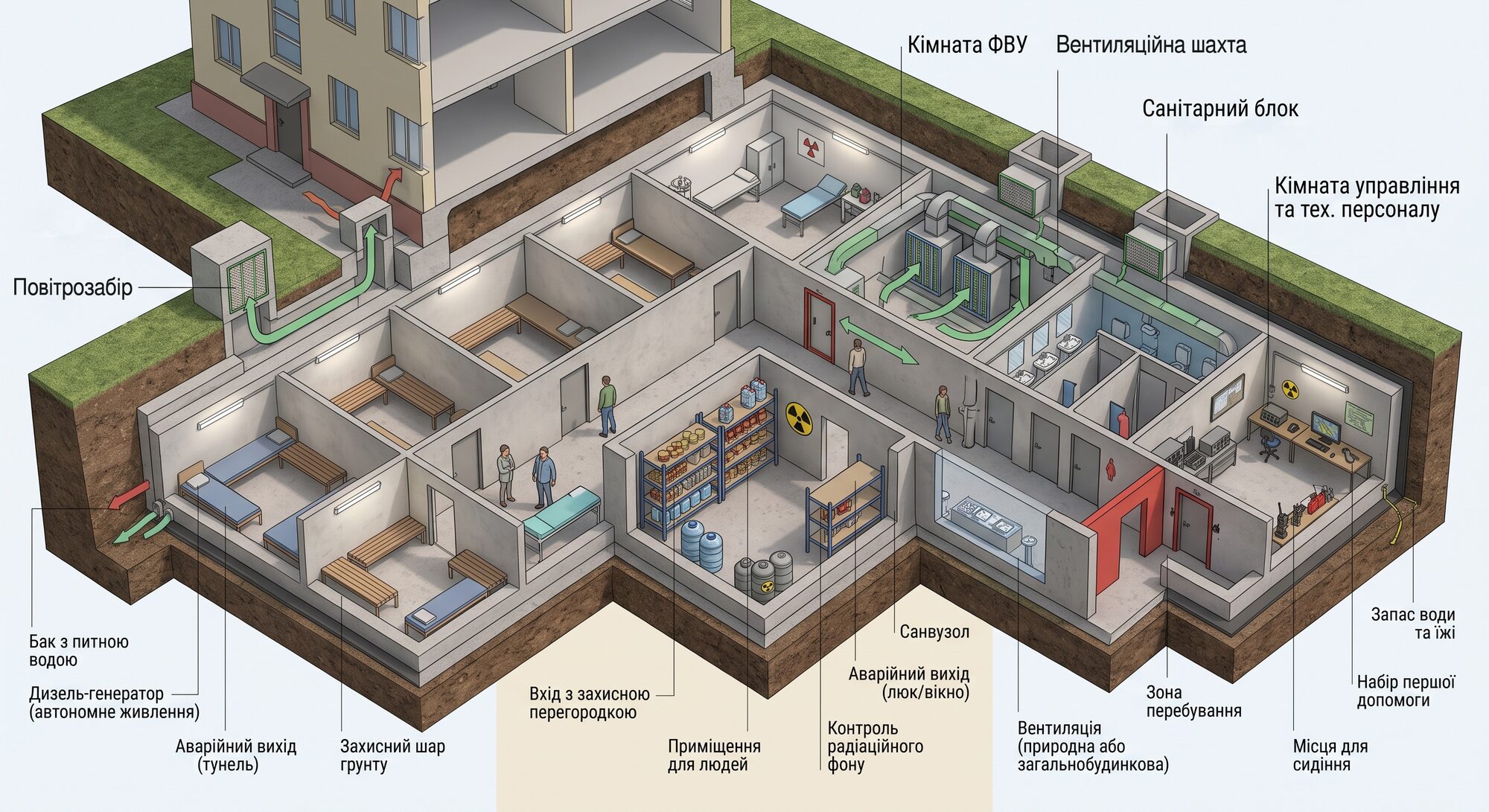

Протирадіаційне укриття (ПРУ)

Захищає від радіоактивного забруднення, уламків і вторинних факторів, але не розраховане на пряме влучання. Найчастіше влаштовується в підвалі наявної будівлі: посилені перекриття, фільтровентиляція, санітарний блок, контроль радіаційного фону, окремі приміщення для тривалого перебування.

Швидкоспоруджувана захисна споруда

Третій тип захисної споруди цивільного захисту. Зводиться за короткий час зі спеціальних конструкцій — заводського виготовлення або збірних. Рішення для випадків, коли наявні приміщення пристосувати неможливо, а капітальне будівництво займе забагато часу.

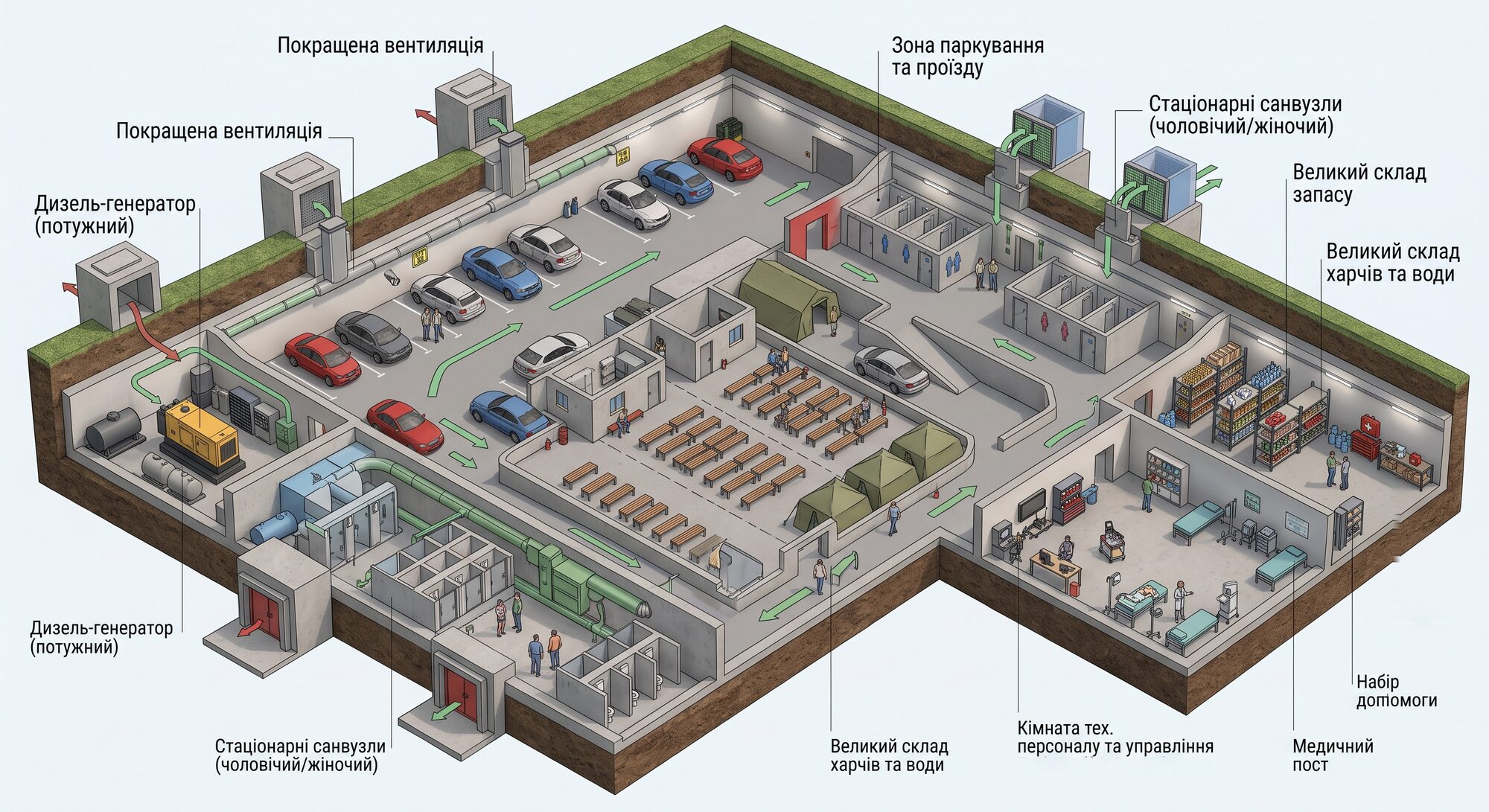

Найпростіше укриття

Швидке рішення на базі наявного простору — підземний паркінг, підвал, цокольний поверх. Захищає від уламків, скла та вторинних факторів. Потребує щонайменше двох виходів, покращеної вентиляції, місць для сидіння, санвузлів і запасу води. Найдешевший варіант і найчастіший старт для підприємств. Юридично це не захисна споруда цивільного захисту, а окрема категорія — але для багатьох об’єктів саме з нього починається реальний захист людей.

Реконструкція наявного укриття

Найчастіше замовник має підвал, який колись прийняли як укриття, а тепер він не проходить перевірку. Причини щоразу схожі: один вихід замість двох, вентиляція, розрахована на зберігання картоплі, відсутній санвузол, двері, які не тримають ані ударної хвилі, ані пилу.

Що ми робимо:

• Обстежуємо приміщення. Виїжджаємо на об’єкт, робимо обміри, оцінюємо стан конструкцій і мереж, порівнюємо з чинними вимогами й фіксуємо, що саме не відповідає.
• Готуємо конструктивні рішення. Підсилення перекриття й стін, влаштування другого (аварійного) виходу, герметизація, захисно-герметичні двері та ставні.
• Проєктуємо інженерію. Припливно-витяжна вентиляція з фільтрацією, освітлення й аварійне живлення, водопостачання, каналізація, санвузли, місця для сидіння та зберігання запасів.
• Закладаємо доступність. Пандус або підіймач, ширина проходів і дверей для людей із порушенням мобільності, з візками, з дітьми.
• Оформлюємо документацію так, щоб її можна було подати на експертизу, а готову споруду — прийняти комісією та внести до фонду захисних споруд.

Іноді за результатами обстеження виявляється, що наявний підвал реконструювати дорожче, ніж збудувати нове укриття поруч. Ми кажемо про це одразу, з розрахунком, а не після того, як проєкт уже оплачено.

Будівництво нового укриття

Новий об’єкт проєктується з укриттям одразу — це дешевше, ніж добудовувати його потім. Для наявної будівлі, під якою немає придатного підвалу, рішенням стає окрема споруда на території.

• Розраховуємо місткість за фактичною кількістю людей на об’єкті: учні й персонал школи, пацієнти та лікарі, відвідувачі й працівники ЦНАПу, зміна на виробництві.
• Підбираємо тип споруди під завдання, ділянку й бюджет — вбудоване, окремо розташоване, підземне чи напівзаглиблене.
• Готуємо повний комплект документації: архітектурні та конструктивні рішення, опалення й вентиляція, водопровід і каналізація, електропостачання, кошторисна частина.
• Плануємо не лише «квадратні метри». Скільки людей поміститься сидячи, де вбиральні, куди подіти воду й повітря, як зайти вночі, як вивести людей, якщо основний вихід завалило.

Для кого ми це робимо

• Школи та ліцеї — без укриття навчальний заклад не має права працювати очно.
• Дитячі садки — найскладніший випадок за нормами: маленькі діти, довгий час перебування, потрібні місця для сну та зміни підгузків.
• Лікарні та амбулаторії — окрема логіка: частину пацієнтів не можна просто «звести сходами вниз».
• ЦНАПи й органи влади — потік відвідувачів, який змінюється щогодини.
• Виробництва та комерційні підприємства — укриття для зміни, часто поєднане з іншими приміщеннями у мирний час.

Що входить у проєкт

• Обстеження об’єкта та технічний звіт
• Архітектурні рішення (АР)
• Конструктивні рішення (КР), зокрема підсилення наявних конструкцій
• Опалення, вентиляція та кондиціювання (ОВ)
• Водопровід і каналізація (ВК)
• Електропостачання та аварійне освітлення (ЕО)
• Кошторисна документація
• Супровід проєкту під час експертизи
• Авторський нагляд на будівництві

Як ми працюємо

• 1. Розмова. Ви розповідаєте про об’єкт: що це, скільки людей, що вже є. Ми кажемо, що з цим можна зробити і в які орієнтовні гроші.
• 2. Виїзд і обстеження. Обміри, фото, оцінка конструкцій та мереж, перелік невідповідностей.
• 3. Концепція та кошторис. Два-три варіанти рішення з різною вартістю, щоб було з чого обирати.
• 4. Робоча документація. Повний комплект розділів, готовий до експертизи й до будівельників.
• 5. Супровід. Проходження експертизи, відповіді на зауваження, авторський нагляд під час робіт.

За якими нормами

Проєктуємо за ДБН В.2.2-5:2023 «Захисні споруди цивільного захисту» — це чинний державний будівельний норматив, який замінив редакцію 1997 року. Саме тому багато укриттів, прийнятих раніше, сьогодні вимогам не відповідають: змінилися підходи до вентиляції, аварійних виходів, санвузлів і доступності.

Конкретний перелік вимог до вашого об’єкта залежить від того, до якого типу захисної споруди він належить і скільки людей має вміщати. Це визначається на етапі обстеження — і саме з цього ми починаємо будь-яку розмову.

Обговорімо ваш об’єкт

Розкажіть, що у вас є: школа з підвалом, лікарня без нього, підприємство, яке хоче зробити все правильно з нуля. Ми скажемо, що з цього виходить, за скільки й за який час — без зобов’язань із вашого боку.
